Прибор вакуумного фильтрования ПВФ-142 Э Б
Прибор вакуумного фильтрования ПВФ-142Э Б работает от давления водопроводной сети без потребления электроэнергии. Слив отфильтрованной воды происходит в канализацию. Изготавливается под фильтр Ø142 мм.
Комплектация прибора:
- фильтровальная ячейка
- водоструйный насос (эжектор)
- заборное устройство
- заборно-фильтровальное устройство
- комплект соединительных шлангов.
Характеристики составных частей прибора
Фильтровальная ячейка
Предназначена для фильтрования воды под вакуумом. Состоит из крышки и основания, на верхнем торце размещены фритта для размещения дискового фильтра. Крышка и основание фиксируются с помощью зажима. Имеет три опорные ножки.
| диаметр мембранного фильтра | 142 мм |
| материал | нержавеющая сталь |
| габаритные размер | 180 мм х 210 мм х 310 мм |
| масса | 3,2 кг |
Водоструйный насос (эжектор)
Предназначен для создания вакуума с использованием давления водопроводной воды. Эжектор представляет собой сварную конструкцию, состоящую из приёмной и смесительной камер, сопла и ниппеля. Эжектор снабжён манометром для сглаживания гидродинамических колебаний стрелки. Подключается к водопроводному крану или в трубопровод.
| рабочий вакуум | 0,50-0,95 кгс/см2 |
| давление водопроводной сети | не менее 2,2 кгс/см2 |
| расход водопроводной воды | 15-20 л/мин |
| габаритные размеры | 150 мм х 50 мм х 50 мм |
| масса | 0,13 кг |
Заборное устройство
Фиксирует шланг на дне ёмкости с водой. Представляет собой штуцер с основанием, на нижнем торце четыре радиальных паза для прохода воды.
| материал | нержавеющая сталь |
| габаритные размеры | 48 мм х 28 мм |
| масса | 0,1 кг |
Заборно-фильтровальное устройство
Фиксирует шланг на дне ёмкости или в открытом водоёме и применяется при отборе проб воды с большим количеством взвешенных частиц. Представляет собой штуцер с двумя плоскими дисками. На нижнем диске закреплён лист, на который фиксируется тканевый фильтр. На верхнем диске закреплены три изогнутые опоры.
| материал | нержавеющая сталь |
| габаритные размеры | 180 мм х180 мм х 60 мм |
| масса | 0,4 кг |

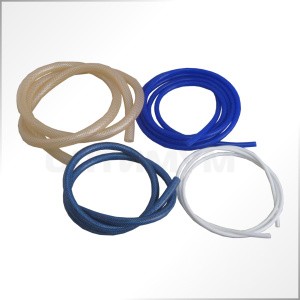

Комплект соединительных шлангов
- шланг вакуумный силиконовый
- шланг напорный ПВХ
- трубка ПВХ
Производитель: Россия
