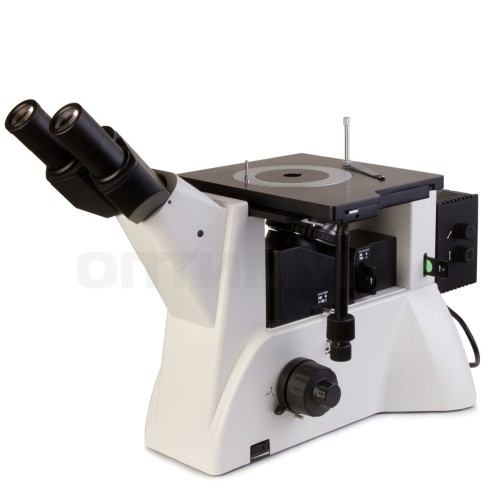

Микроскоп Микромед МЕТ-3

МИКРОМЕД МЕТ-3 предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом и темном поле, а также для исследования объектов в поляризованном свете.

Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика. Предметный столик двукоординатный – перемещение объекта осуществляется не при помощи накладного препаратоводителя (как в модели Микромед МЕТ-1), а за счет перемещения всего столика в двух взаимно перпендикулярных плоскостях, что обеспечивает точность перемещения. Столик предусматривает перемещение объекта до 2 кг.

Микроскоп МИКРОМЕД МЕТ-3 может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.

На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Комплект визуализации и видеоокуляр устанавливаются в специальный канал визуализации, который располагается слева в штативе. Деление светового потока 100/0 и 0/100

Отличительные особенности

• Возможность проведения исследований в темном поле.
• Возможность проведения исследований в поляризованом свете.
• Сложная осветительная система, обеспечивающая холодное освещение объекта по Келлеру.
• Источник света - мощный 50-ваттный галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре.
• Наличие регулируемой полевой и апертурной диафрагмы.
• Пластина с набором светофильтров: голубой, зеленый, желтый, матовый.

Достоинства

• Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении.

• Оптическая система микроскопа рассчитана на бесконечность.

• Окуляры имеют поле зрения 22 мм и "удаленный зрачок", что позволяет одинаково удобно работать как в очках, так и без очков. В одном из окуляров предусмотрена диоптрийная коррекция зрения.

• Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ-3 идеальным для микрофотографий.

• Основание со встроенным блоком питания.

• Источник света - мощный 50-ваттный галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре, что обеспечивает холодное освещение объекта.

• Удобная смена лампы. Лампа центрируется относительно коллектора.

• Осветитель с вынесенной галогеновой лампой, встроенные в штатив регулируемые апертурная и полевая диафрагмы позволяют настроить равномерное освещение по Келлеру, добиться оптимального контраста и оптического разрешения.

• Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива.

• Объективы парфокальны - при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки.

• Двукоородинатный предметный столик с коаксиальными рукоятками.

• Коаксиальный механизм грубой и точной фокусировки.

• Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов.

• Механизм блокировки грубой фокусировки для быстрой настройки микроскопа.

• Регулировка жесткости хода грубой фокусировки

Характеристики

• Увеличение микроскопа, крат 50-500
• Визуальная насадка бинокулярная, канал визуализации выведен в штативе
• Угол наклона визуальной насадки, град 45
• Регулируемое межзрачковое расстояние, в пределах, мм 53-75
• Увеличение насадки 1
• Окуляры широкопольные с удаленным зрачком 10/22
• Револьверное устройство на 5 объективов
• Тип коррекции объективов длиннофокусные планахроматы, рассчитаны на длину тубуса "бесконечность", для работы в светлом и темном поле
• Объективы 5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70
• Предметный столик, мм 242х200
• Диапазон перемещения препарата, мм 30х30
• Конденсорное устройство предусматривает работу в светлом поле и в темном поле
• Источник света - галогеновая лампа, В/Вт 12/50
• Источник питания - сеть переменного тока, В/Гц 220+-22/50
• Габаритные размеры, мм 614х394х250
• Масса, не более, кг 10

Комплектность

• Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания - 1
• Револьвер на 5 позиций объективов - 1 - На штативе
• Фонарь с галогенной лампой 12V50W, регулируемой в трех плоскостях - 1
• Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм - 1
• Объектив-планахромат PL L5х/0,12 BD WD 9.7 мм - 1 - На револьвере
• Объектив-планахромат PL L10х/0,25 BD WD 9.3 мм - 1 - На револьвере
• Объектив-планахромат PL L20х/0,40 BD WD 7.23 мм - 1 - На револьвере
• Объектив-планахромат PL L50х/0,7 BD WD 2.5 мм - 1 - На револьвере
• Окуляр 10х/22 - 2
• Поляризатор - 1
• Анализатор - 1
• Конденсор темного поля - 1 - Встроен в штатив
• Пластина с набором светофильтров (голубой, зеленый, желтый, матовый) - 1
• Двукоородинатный предметный стол 242х200 мм. Диапазон перемещения 30х30 мм - 1 - На штативе
• Вкладыш на предметный стол круглый диаметром 130 мм - 1
• Центрируемая полевая диафрагма - 1 - Встроена в штатив
• Апертурная диафрагма - 1 - Встроена в штатив
• Лампа галогенная 12В, 50Вт - 2 - Одна в осветителе
• Вставка плавкая - 3 - Одна в осветителе, одна в запасном блоке
• Заглушка на гнезде револьвера - 1 - Установлена на револьвере
• Заглушка в тубусах визуальной насадки - 2 - Установлены в тубусы визуальной насадки
• Адаптер (С-Mount) - 1
• Прижим - 1
• Винт крепления прижима - 1
• Ключ-шестигранник крепления визуальной насадки - 1
• Ключ-шестигранник центрировки полевой диафрагмы - 2
• Отвертка - 1
• Сетевой шнур - 1
• Чехол - 1
• Руководство по эксплуатации - 1
