Комплект для контроля замковой резьбы бурового оборудования

Комплект для контроля замковой резьбы бурового оборудования ID#16799

НДС 18% включен в стоимость товара

В связи с нестабильным курсом валют, окончательную цену уточняйте в отделе продаж. Подробнее об Оплате и доставке.

Назначение

Обнаружение и измерение размеров трещин во впадине наружной замковой резьбы бурового оборудования ручным преобразователем и механизированным сканером, во впадине внутренней замковой резьбы ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

Принцип действия

Комплект состоит из первичного преобразователя, механического сканирующего приспособления (сканера), блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов.

Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие. Преобразователь устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. При проведении контроля первичный преобразователь никогда не касается поверхности резьбы, что исключает его износ и повреждение.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование внутренней резьбы производится ручным способом. Преобразователь закрепляется на каретке, которая прокатывается оператором по ручейку резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой, исключающий истирание и повреждение преобразователя. С применением ручного преобразователя и каретки, помимо контроля внутренней резьбы, возможен ручной контроль наружной резьбы.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 1,0 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа.

Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей.

Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.

Отличительные особенности

  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • один комплект для контроля любой замковой резьбы с углом профиля 60°;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 1,0 мм;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • настройка дефектоскопа нажатием одной кнопки;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • измерение глубины и протяженности обнаруженных трещин;
  • контроль разгрузочных канавок высоколокальным преобразователем;
  • контроль как наружной резьбы (сканером), так и внутренней резьбы (вручную);
  • контроль тела трубы, сварного шва, выборок под ключ.

Характеристики

Тип контролируемой замковой резьбы

- профиль I, II, III, IV, V, VI по ГОСТ 50864-96;
- профиль I, II, III, IV, V по ГОСТ 28487-90;
- треугольная резьба по ГОСТ 631-75;
- любой типоразмер по ТУ-1324-001-86528288-2010 (кроме з-83).

Материал контролируемых объектов

- сталь ферромагнитная;
- сталь немагнитная (см. комплект поставки).

Диаметр внутреннего отверстия трубы

от 16 мм до 105 мм

Диаметр контролируемой наружной резьбы

от 30 мм до 210 мм

Минимальная длина контролируемой резьбы

35 мм

Минимальный диаметр контролируемой внутренней резьбы

61 мм

Допускаемая толщина загрязнения или смазки

0/1,0 мм

Протяженность зоны контроля

3 мм

Диапазон измерения глубины трещины

0/3¸2 мм

Минимальный обнаруживаемый дефект – трещина, глубиной

0,1 мм

Комплект поставки

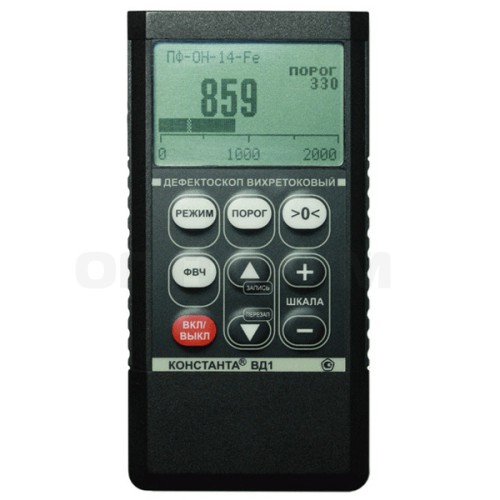

  • блок обработки и отображения информации - дефектоскоп «Константа ВД1»;
  • методика поверки;
  • руководство по эксплуатации;
  • сканер типа «Паук», в составе:
    • устройство позиционирования и перемещения;
    • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 16 до 45 мм;
    • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 35 до 105 мм;
    • каретка для удержания преобразователя на резьбе;
    • вихретоковый преобразователь к сканеру типа «Паук» для контроля резьбы ферромагнитных или немагнитных объектов (по требованию заказчика на выбор);
    • руководство по эксплуатации сканера с методикой контроля;
  • паспорт на преобразователь ПФ-Р4-1х3-Fe и каретку ККЗ-4;
  • преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4 (для ручного контроля наружной и внутренней резьбы);
  • паспорт на контрольный образец КО-102Н-IV-3 или КО-102Н-IV-4;
  • контрольный образец КО-102Н-IV-3 (для проверки настройки преобразователя для контроля резьбы из ферромагнитной стали) или КО-102Н-IV-4 (для проверки настройки преобразователя для контроля резьбы из немагнитной нержавеющей стали);
  • сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт);
  • вихретоковый преобразователь ПФ-ОН-4-Fe (для контроля разгрузочной канавки, галтельных переходов);
  • контрольный образец СО-210.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
  • аккумуляторы ААА (4 шт);
  • паспорт на контрольный образец СО-210.01 (Fe);
  • головные телефоны;
  • зарядное устройство;
  • компакт-диск с драйверами и программой «Constanta – Data»;
  • кабель связи с ПК по интерфейсу USB;
  • упаковка.

Дополнительно могут быть поставлены

  • преобразователь для сканера типа «Паук» для контроля ферромагнитной стали;
  • преобразователь для сканера типа «Паук» для контроля немагнитной нержавеющей стали;
  • преобразователь ПФ-Р4-1х3-Fe;
  • преобразователь ПФ-Р4-1х3-SS-NFM;
  • каретка ККЗ-4;
  • сканеры типа «Скоба» на различные диаметры:
    • ССН-25-50;
    • ССН-45-90;
    • ССН-70-140;
    • ССН-105-210;
  • контрольный образец из нержавеющей немагнитной стали КО-102Н-IV-4;
  • запасные преобразователи и преобразователи других типов, представленных в каталоге;
  • контрольные образцы замковой резьбы других типоразмеров из ферромагнитной и нержавеющей немагнитной стали;
  • контрольные образцы других типоразмеров резьбы: КО-86Н-IV-3, КО-133Н-IV-3, КО-88Н-I-3, КО-102Н-IV-4;
  • преобразователь ПФ-ОН-14-Fe, (для контроля тела бурильной трубы, радиусных переходов, сварного шва);
  • сканеры для контроля внутренней резьбы;
  • контрольный образец СО-211.01 (Fe) (для проверки и настройки преобразователя ПФ-ОН-14-Fe).

Гарантии:

  • гарантия на преобразователи и каретки – 1 год;
  • гарантия на блок обработки и отображения информации, сканер и контрольные образцы – 2 года.

Производитель: КОНСТАНТА
