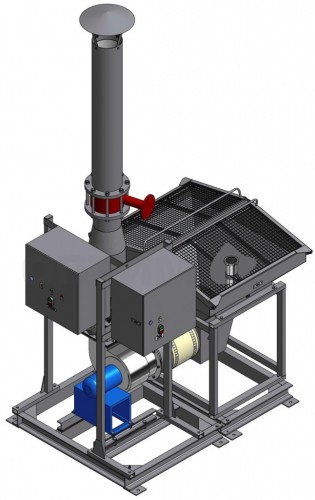

Установка воздухофильтрующая УВФ-2

Воздухофильтрующая установка УВФ-2 предназначена для отбора проб атмосферных аэрозолей и радиоактивного йода на фильтры методом фильтрации воздуха через тонковолокнистый фильтр с измерением объема и объемного расхода воздуха и контролем радиоактивных параметров приземного слоя атмосферы с выдачей данных на удаленный компьютер.

В состав входит:

• рама;
• фильтродержатель;
• воздуховоды;
• шкафы управления;
• турбулизатор;
• вентилятор радиальный с электродвигателем;
• датчики измерения поверхностной объемной бета-активности и мощности амбиентной дозы рентгеновского и гамма-излучения;
• расходомер;
• монитор, клавиатура, мышь;
• программное обеспечение.

Технические характеристики УВФ-2:

• Диапазон измерения объемного расхода воздуха - от 300 м³/ч до 2500 м³/ч.
• Предел допускаемой основной относительной погрешности: измерения объемного расхода воздуха - не более ±4%; определения объема воздуха, прокаченного через фильтр - не более ±4%.
• Пределы основной относительной погрешности определения интегрального объема воздуха, прокаченного через фильтр - не более 5%.
• Потребляемая мощность - от 0,5 кВт до 4 кВт.
• Питание от сети:
  • напряжением - от 342 В до 418 В.
  • частотой - 50 Гц.
• Габаритные размеры - не более 1500×1000×2600 мм.
• Масса - не более 250 кг.

Мощность амбиентной дозы рентгеновского и гамма-излучения:

• диапазон измерения - от 0,05 мкЗв/ч до 10 Зв/ч;
• предел допускаемой основной относительной погрешности - не более ±20%.

Поверхностная бета-активность УВФ-2:

• диапазон измерения - от 4,4·10^-2 Бк/см² до 2,2·10⁴ Бк/см²;
• предел допускаемой основной относительной погрешности - не более ±20%.

Тип фильтра, используемого для отбора проб:

• аэрозолей - ФПП-15-1,5;
• молекулярного йода-131 - СФМ-И.

УВФ-2 обеспечивает:

• непрерывную прокачку атмосферного воздуха с заданным расходом через систему фильтров;
• непрерывное измерение объемного расхода воздуха в процессе экспозиции пробы;
• непрерывное измерение объема прокаченного воздуха за время экспозиции пробы;
• непрерывное измерение мощности амбиентной дозы рентгеновского и гамма-излучения, поверхностной бета-активности под накопительным фильтром;
• отбор проб аэрозолей и радиоактивного молекулярного йода с заданным временем экспозиции пробы;
• вывод данных на ЖК-дисплей;
• передачу данных на удаленный компьютер (ПК);
• дистанционное включение и выключение установки с удаленного ПК..

Условия эксплуатации УВФ-2:

• температура окружающего воздуха - от -30° С до +50° С.
• относительная влажность при +35° С - до 98%.
• атмосферное давления - от 840 гПа до 1067 гПа.
