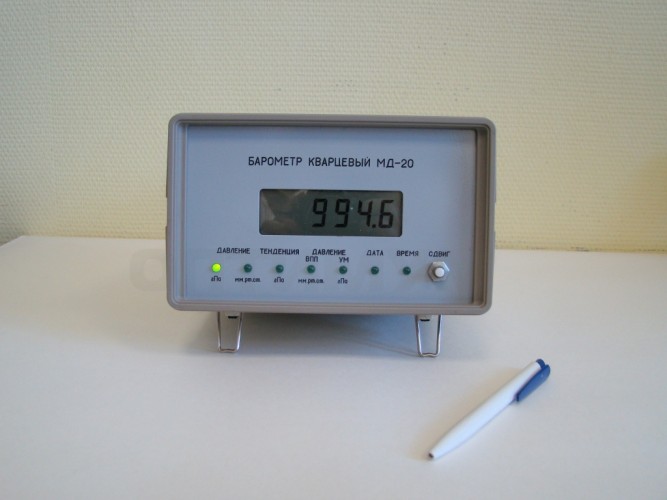

Барометр кварцевый МД-20-1

Кварцевый барометр МД-20 предназначен для измерения атмосферного давления. Используется в области обороны и безопасности государства, гидрометеорологии, в том числе в составе метеорологических комплексов или в автономном режиме. Свидетельство об утверждении типа МД-20 RU.C.30.018.A №48229 до 26.сентября 2017

Принцип работы МД-20 основан на непрерывном преобразовании абсолютного давления кварцевым датчиком в частотные выходные сигналы с последующим преобразованием их в цифровой код и вычислении физических значений атмосферного давления. Вычисляется барометрическая тенденция; накапливается информация об измеренном атмосферном давлении и вычисленной барометрической тенденции в электронной памяти с периодичностью 3 ч. в течение последних 30 суток. Выводится информации на табло барометров по выбору оператора - об измеренном атмосферном давлении в гПа или мм рт. ст. и вычисленной барометрической тенденции в гПа

Барометр выпускается в двух исполнениях: МД-20 и МД-20-1, отличающих друг от друга электропитанием, материалом корпуса и программным обеспечением при передаче по RS-232 или RS-485 в формате MODBUS.

В состав прибора входят:

• датчик атмосферного давления типа ПДТК-0,1-МР-22;
• индикатор атмосферного давления в «гПа» и «мм. рт. ст.»;
• микропроцессор;
• АС-DC блок питания;
• аккумуляторная батарея.

По условиям эксплуатации барометры относятся:

• МД-20-1 по ГОСТ 15150-69 к исполнению К категории 4.2 для температур от минус 30 до 50ºС при относительная влажность воздуха не более 98% при 35ºС;
• МД-20 по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.3 для температур от минус 30 до 50ºС при относительная влажность воздуха не более 98% при 35ºС.
