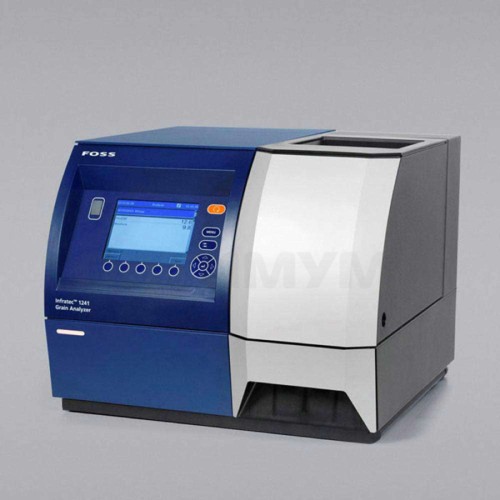

Модуль натурного веса /Test weigh module, Foss

Модуль натурной массы (TWM)

Модуль натурной массы обеспечивает автоматическое точное и быстрое определение объемного веса зерна. Это выполняется одновременно с определением прочих составляющих в Infratec 1241. Результаты оценки натурной массы и прочих параметров, таких как влажность и содержание белка, предоставляются в течение одной минуты. В зависимости от типа зерна необходимы разные настройки. Параметры модуля натурной массы обрабатываются как любые другие параметры, следовательно, требуют настройки модели прогнозирования в Mosaic.

Модуль натурной массы имеет встроенный тензометр, измеряющий массу фиксированного объема цельного зерна без подготовки образца.

После установки модуля натурной массы он становится неотъемлемой частью Infratec 1241, и обработка зерна выполнятся полностью в автоматическом режиме.

Описание системы

На Рис. 1 изображены Infratec 1241 и модуль натурной массы как единая система.

• Зерно помещается в высыпную воронку (1) Infratec1241.
• Определяется собственный вес испытательной ячейки (5).
• Конвейер в устройстве для транспортировки образца (2) доставляет субпробы в ячейку для образца (3), где происходит анализ в ближнем ИК-диапазоне.
• После анализа каждой субпробы открывается нижняя створка (4) ячейки для образца, и зерно высыпается в испытательную ячейку (5) модуля натурной массы.
• Датчик реагирует на заполнение испытательной ячейки, и анализ оставшихся субпроб временно приостанавливается.
• С помощью контактного рычага (6) поверхность образца в испытательной ячейке выравнивается для обеспечения качественного уплотнения и правильного объема образца.
• Затем вес зерна в испытательной ячейке определяется как разница между полным измеренным весом и собственным весом ячейки, после чего Infratec выполняет все необходимые расчеты и корректировки.
• После этого створка (7) в нижней части испытательной ячейки открывается, и зерно высыпается в ящик для приема образца (8).
• Возобновляется анализ оставшихся субпроб (зерно из этих субпроб попадает непосредственно в испытательную ячейку).
• Затем на ЖК-экране Infratec 1241 отображаются результаты анализа в ближнем ИК-диапазоне и натурная масса.

Принцип работы

• В модуле натурной массы используется испытательная ячейка (1) фиксированного объема (см. Рис. 2).
• На верху испытательной ячейки находится детектор (2), срабатывающий при заполнении испытательной ячейки.
• Когда испытательная ячейка заполнена, к Infratec 1241 поступает сигнал на временную приостановку анализа (и в испытательную камеру больше не поступает зерно).
• Затем поверхность образца в испытательной ячейке выравнивается контактным рычагом (3), установленным в верхней части испытательной ячейки.
• После этого образец взвешивается с помощью тензометра (4).
• Тензометр состоит из тензоэлемента (штанги) с датчиками деформации, закрепленными на его поверхности.
• Датчики информации по сути представляют собой тонкие проволочки. Когда проволочки подвергаются нагрузке (растяжению или сжатию), изменяется их электрическое сопротивление.
• Каждый анализ начинается с измерения собственного веса.
• При загрузке зерна в испытательную ячейку, нагрузка на штангу тензометра изменяется, и изменяется электрическое сопротивление датчиков деформации. Это изменение можно измерить и на его основе рассчитать вес.
• После взвешивания образца нижняя створка (5), ведущая в испытательную ячейку, открывается, и зерно высыпается в ящик для приема образца (6).
