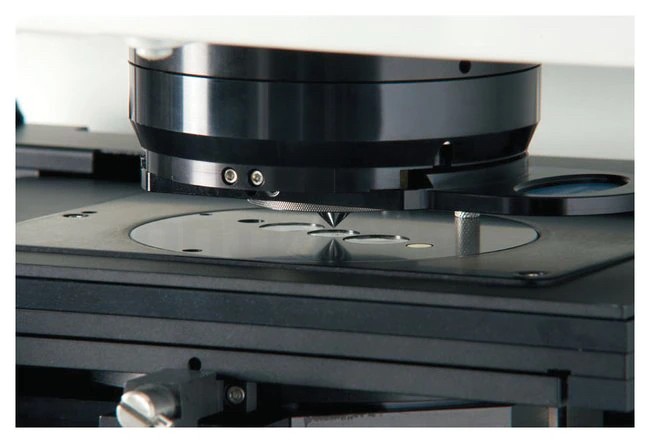

ИК-Фурье микроскоп Nicolet iN10, Thermo FS
Производитель:
Thermo FS
Описание
ИК-микроскоп Nicolet iN10/iN10MX – первый на рынке интегрированный ИК-микроскоп со встроенной Фурье оптикой, не требующий внешнего ИК-Фурье спектрометра. Прибор является эталоном для современного, эффективного и рентабельного инфракрасного микроанализа и позволяет получение химической, физической информации и информации о распределении веществ в образце с высокой скоростью и надежностью, необходимой Вам для получения достоверных результатов.
Особенности ИК-микроскопа Nicolet iN10
Универсальные возможности микроскопа обеспечиваются выбором из трех детекторов: ДТГС (на основе дейтерированного триглицинсульфата), МСТ и матричным МСТ.
- Образцы размера до 50 микрон могут быть проанализированы без использования охлаждения жидким азотом, в любое время, безопасно и с низкой стоимостью анализа;
- не нуждаясь в дополнительном ИК-Фурье спектрометре, Вы экономите бюджет и драгоценное пространство в лаборатории;
- встроенные процедуры упрощают процесс обучения, автоматизируют процесс валидации и предоставляют химическую, физическую информацию и информацию о распределении веществ, что позволяет Вам сфокусироваться на поиске ответов;
- микроскоп Nicolet iN10 MX в стандартной комплектации поставляется со сверхбыстрым моторизированным предметным столиком, и при необходимости, микроскоп Nicolet iN10 MX может быть дополнен матричным детектором для получения химического изображения образца за минимальное время анализа;
- опциональный Ик-Фурье модуль iZ10 предоставляет все возможности спектрометра за минимальную стоимость;
- анализ поверхности с микро НПВО;
- улучшение качества видеоизображения с использованием моторизированного поляризатора для видимого света.
Таблица 1. Характеристики ИК-микроскопа Nicolet iN10/iN10MX
| Спецификация | Преимущества | |
Видео изображение образца | ||
| Освещение | Независимое освещение в режиме на отражение и пропускание с использованием светодиодов, управляемых с компьютера. Отдельные светодиоды для апертуры. | Равномерное освещение полного поля изображения. Позволяет получить изображение в отражении и получение спектров непрозрачных материалов в пропускании. Отдельное освещение апертуры гарантирует безошибочную работу с оборудованием. |
| Видео изображение | Цветная цифровая ССD камера высокого разрешения, 1/3 дюйма, 1024x768m, USB2. | Четкое, высокого разрешения изображение с яркими цветами, позволяет получать мозаичное видео изображение. Картинка может быть экспортирована на второй монитор, для удобства изучения. |
| Изображение образца | TruView – технология, позволяющая одновременно видеть образец и проводить сбор данных. Полное изображение области образца с установленной апертурой, даже в процессе сбора данных. | Вы можете видеть образец, его спектр и относящуюся к спектру область, ограниченную апертурой, в реальном времени, что дает Вам уверенность в получаемых результатах. |
Оптика микроскопа | ||
| Оптика с золотым покрытием | Покрытие золотом оптических зеркал передачи луча, отражения/пропускания, детекторов и апертуры. | Великолепная чувствительность и максимальная эффективность в любом режиме исследования образца позволяет использование детекторов без охлаждения жидким азотом. |
| Оптика с золотым покрытием для матричного детектора (только микроскоп Nicolet iN10 MX) | Покрытие золотом оптических зеркал передачи и фокусировки луча инфракрасного изображения. Подана заявка на патент дизайна оптики. | Высокоскоростное сканирование для получения химического изображения, высокая чувствительность и оптимальное пространственное разрешение. |
| Апертура | Металлические грани, внеосевая, моторизированная. | Контролируется компьютером и имеет отдельное освещение, необходимое для отображения апертуры до и во время сбора данных. |
| ИК/Видимые объектив и конденсор | Отъюстированные 15Х, 0.7 N.A. (диапазон полуугла 20°-43,5°). Объектив со встроенным охранным кольцом для продувки и соединением «ласточкин хвост» для кристалла НПВО. Рабочее расстояние 16 мм. | Высокая числовая апертура улучшает эффективность исследования сильно рассеивающих образцов. Нет необходимости в X-Y центровки конденсера; автоматическая настройка фокуса для анализов на пропускание и автопарковка. |
| Толщина образца | До 20 мм со стандартным держателем образцов. | Позволяет проводить исследование в режиме отражения и НПВО образцов толщиной до 20 мм, без удаления конденсора. Образцы свыше 20 мм также могут быть исследованы, в зависимости от общего их размера. |
| Опция НПВО | Патентованный дизайн германиевого кристалла SlideOn MicroTip. Оптимизированный для работы с микроскопом, многослойный дизайн (пропускание > 50%) – средний угол 27°. | Точная установка кристалла позволяет простоту чистки и обзора образца в режиме НПВО. Позволяет исследовать образцы до 3 мкм и ниже (патент № 5, 172,182). |
Интегрированная ИК-Фурье оптика | ||
| Интерферометр | Высокоскоростной интерферометр с динамической настройкой. Высокая скорость сбора данных до 10 сканирований в секунду при разрешении 16 см⁻¹. Максимальное разрешение 0,4 см⁻¹ (с использованием внешнего модуля iZ10). | Гарантия кратковременной и долговременной стабильности, отсутствуют ошибки наклона и сдвига подвижного зеркала. Максимальная пропускная способность для наилучшей чувствительности в любой режиме исследования и детекторе. Сверхвысокая скорость сбора данных. |
| Светоделитель | Многослойный KBr/Германий. | Спектральный диапазон 7600-375 см⁻¹. |
| Инфракрасный источник | EverGlo – установка источника извне, воздушное охлаждение. | Высокая интенсивность источника и простота замены. |
| Оптика | Изолированная и осушаемая оптика, опциональная продувка. | Осушители и индикаторы расположены на боковой панели, для удобства замены. Опционально система может продуваться. |
| Калибровочный лазер | He-Ne лазер со встроенным источником питания. | Наилучшая калибровка длины волны. |
| Внешние выходы луча | Внешний выход луча с правой стороны. | Позволяет выполнить подключение многофункционального ИК-Фурье модуля iZ10. |
Детекторы | ||
| Стандартный | Оптимизированный для микроскопии DTGS детектор. Спектральный диапазон 7600-450 см⁻¹. | Специально разработанный для ИК микроскопии, позволяет выполнять исследования образцов до 50 микрон во всех режимах (пропускание, отражение и НПВО), не требуя охлаждения жидким азотом. Расширенный диапазон позволяет выполнять анализ неорганических соединений и наполнителей. |
| Опциональный | Запатентованный дизайн, MCT-A детектор с охлаждением жидким азотом, диапазон 7800-650 см⁻¹ (патент 4,740,702). | Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи. MCT детектор позволяет исследовать образцы размера до 10 микрон или меньше. |
| Опциональный (только для микроскопа Nicolet iN10 MX) | Запатентованный дизайн, MCT-A линейный матричный детектор с охлаждением жидким азотом, диапазон 7800-720 см⁻¹, открытый дизайн (патент 4,740,702). | Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи. |
Автоматизация | ||
| Апертура | Поставляется в стандартной комплектации. | Полностью автоматическая система, управляется компьютером. |
| Конденсор фокусировка/парковка | Поставляется в стандартной комплектации. | Автоматическая настройка в режиме пропускания, автопарковки в режиме отражения и НПВО, позволяющая проводить анализ образцов толщиной до 20 мм. |
| Фокусировка на образце | Поставляется в стандартной комплектации. | Полностью автоматическая система, управляется компьютером. |
| Переключение между режимами анализа на отражение/ пропускание | Поставляется в стандартной комплектации. | Полностью автоматическая система, управляется компьютером. |
| Контроль контакта НПВО | Поставляется в стандартной комплектации. | Интегрированная система с цифровым отображением приложенного давления и ограничением давления, которое может быть установлено пользователем, гарантирующая наилучшую воспроизводимость НПВО картографирования. |
| Переключение между режимами видео/ИК измерения | Не требуется. | Получение одновременно видео изображения и проведения анализа, используя дихроичного зеркала, не требует автоматизации системы или выбора пользователем. |
| Выбор детектора | Поставляется в стандартной комплектации. | Полностью автоматическая система, управляется компьютером. |
| Моторизированный предметный столик | Опция для микроскопа Nicolet iN10. Поставляется в стандартной комплектации для микроскопа Nicolet iN10 MX. | Высокоскоростной моторизированный столик (2,75х5 дюймов), виртуальный джойстик для управления и эргономический дизайн. Включает держатель для пластин со встроенным золотым зеркалом и отверстием для автоматического сохранения фона в режиме отражения/пропускания. |
| Поляризатор видимого излучения | Опция. | Полностью автоматическая система, управляется компьютером. |
| Пакет валидации ValPro | Опция. | Полностью автоматическая система, управляется компьютером. |
Предметные столики (только для микроскопа Nicolet iN10) | ||
| Ручной | Быстросъемный крепеж столика, 2 х 3 дюйма, X-Y предметный столик. | |
| Моторизированный | Быстросъемный крепеж столика, 2,75 х 5 дюйма, X-Y предметный столик (возможна поставка опционального внешнего джойстика). | |
Одноэлементный детектор | ||
| Отношение сигнал/шум при апертуре 100 микрон, 2100-2000 см⁻¹, разрешение 4 см⁻¹, 2 минуты | Лучше, чем 25000:1 с охлаждаемым детектором. | Большинство образцов могут быть проанализированы за несколько секунд. Максимальная чувствительность для сложных образцов и микрочастиц. |
| Сверхбыстрое картографирование (только для микроскопа Nicolet iN10 MX) | До десяти шагов столика по 25 микрон за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-650 см⁻¹. | Впечатляющая скорость картографирования позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 4,5 минут вместо 45 минут при стандартном картографировании. |
| Спектральный диапазон | 7600 – 650 см⁻¹. | Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон. |
Линейный матричный детектор (опция, может быть поставлена только с микроскопом Nicolet iN10 MX) | ||
| Отношение сигнал/шум при пространственном разрешении 25 мкм, 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана). | Лучше, чем 500:1. | Высокая чувствительность позволяет получение до 160 спектров в секунду при использовании одного скана на каждого спектра. |
| Отношение сигнал/шум при пространственном разрешении 10 мкм (6,25 мкм размер пикселя), 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана) | Лучше, чем 160:1. | Высокая чувствительность и возможность увеличения изображения позволяют получить химическое изображение с высоким пространственным разрешением. |
| Сверхбыстрое изображение | До десяти шагов столика за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-715 см⁻¹. | Впечатляющая скорость записи изображения позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 20 секунд вместо 4,5 минут при сверхбыстром картографировании. |
| Максимальный размер образца | Размер образца до 10 мм x 10 мм или лучше в зависимости от спектрального диапазона, пространственного и спектрального разрешения, скорости компьютера/памяти. | Позволяет получить химическое изображение больших областей, в определенном диапазоне частот, в котором присутствует необходимая информация. |
| Спектральный диапазон | 7600 – 650 см⁻¹. | Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон. |
Таблица 2. Сравнение характеристик Nicolet iN10
| Nicolet iN10 картографирование | Nicolet iN10 MX сверхбыстрое картографирование | Nicolet iN10 MX сверхбыстрое изображение (матричный детектор) | |
| Область 1,2 мм х 1,2 мм | 45 минут | 4,5 минуты | 20 секунд |
| Скорость столика | 1 шаг/сек | 10 шагов/сек | 10 шагов/сек |
| Скорость интерферометра | 1 спектр/сек | 10 спектров/сек | 150 спектров/сек |
| Параметры эксперимента (для всех всех конфигураций микроскопа) | Пространственное разрешение 25 микрон. Спектральное разрешение 16 см⁻¹. Спектр построен используя один скан. | ||
