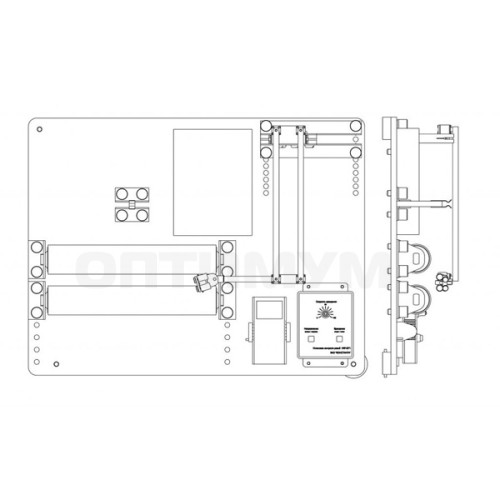

Устройство автоматизированного вихретокового контроля резьбы УКР-ВТ1

Устройство автоматизированного вихретокового контроля резьбы УКР-ВТ1 ID#16807

НДС 18% включен в стоимость товара

В связи с нестабильным курсом валют, окончательную цену уточняйте в отделе продаж. Подробнее об Оплате и доставке.

Назначение

Устройство для обнаружения дефектов типа трещин во впадине наружной и внутренней резьбы в автоматизированном режиме, разбраковки муфт, труб и других изделий массой до 36 кг.

Отличительные особенности

  • переносная установка, может быть установлена на столе;
  • оценка глубины трещин;
  • отстройка от влияния захода и сбега резьбы;
  • возможность проведения контроля одним преобразователем изделий с разными шагом резьбы и диаметром;
  • отсутствие истирания чувствительного элемента, обеспечивается конструкцией каретки;
  • автоматизированный контроль;
  • исключение перемещений преобразователя относительно ручейка резьбы во всех плоскостях;
  • возможность проведения контроля через диэлектрическое покрытие.

Основные технические характеристики прибора

Тип контролируемых изделий

муфты, переводники, короткие трубы как с наружной, так и с внутренней резьбой

Длина контролируемых изделий

не более 0,5 м
не более 2 м с использованием дополнительной опорной подставки

Диаметр контролируемых изделий

от 40 до 180 мм

Масса контролируемых изделий

не более 36 кг

Скорость контроля

регулируемая, от 45 до 700 мм/сек

Длина контролируемой резьбы

не более 100 мм

Время контроля одного изделия, в зависимости от диаметра и длины резьбы

от 13 сек. до 6 мин

Порог чувствительности и диапазон измерения глубины трещины

согласно техническим характеристикам преобразователей ПФ-Рх

Тип и диаметр контролируемой резьбы

согласно техническим характеристикам кареток ККТ-1, ККТ-2, КСТ-1

Неконтролируемые участки резьбы

отсутствуют

Масса

не более 35 кг

Габаритные размеры

610×470×140 мм

Производитель: КОНСТАНТА
