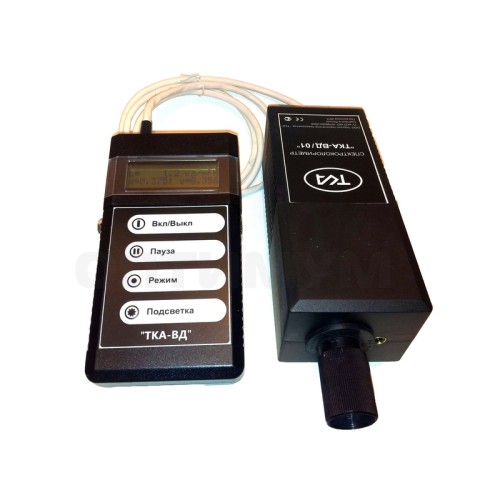

Спектроколориметр ТКА-ВД/01
Спектроколориметр ТКА-ВД/01 предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов. Прибор НЕ ПОДХОДИТ для измерения яркости при работе с фотолюминесцентными материалами.
Измерения в плоскости освещенности, создаваемой источником света:
- плазменные панели
- ЖК-дисплеи
- киноэкраны
- уличные экраны
- потолочные светильники с рассеивателем
- аварийное освещение
- светофоры
- экраны видеопроекторов
| Технические характеристики спектроколориметра ТКА-ВД/01 | |
| Тип | Прямой метод измерения |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Оптический диапазон | 390÷760 нм |
| Количество точек опроса | 61 |
| Поле зрения блока | 2º |
| Диапазоны измерения: | |
| - коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| - координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
| Пределы рабочей яркости | 10 ÷ 20 000 кд/м² |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: | |
| - тепловых источников | ±0,005 |
| - др. источников со сплошным спектром излучения | ±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более | 5,0 % |
Габаритные размеры прибора (не более)
| Дисплей | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Измерительный блок (не более) | 165х85х35 мм |
| Фотометрическая головка (не более) | 240х70х70 мм |
| Масса прибора (не более) (без штатива) | 1,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» | 8,4 В |
Нормативные документы
- ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
- ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
- СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
Прибор имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":
| 1 | Отображение яркости L, кд/м2 и координат цветности (x, y) в системе МКО 31 |
| 2 | Отображение яркости L, кд/м2 и координат цветности (u', v') в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Для приема данных необходимо использовать программу "Спектрофотометр". Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).
Возможности программы:
- чтение и отображение значений измеряемых параметров в реальном времени;
- автосканирование подключения прибора к ПК;
- экспорт данных в MS Excel и файлы TXT, BMP;
- контроль ошибок получения данных.
Комплектация:
- Спектроколориметр «ТКА-ВД»/01
- Блок питания AC-220-Si для зарядки аккумуляторной батареи
- NiMH аккумуляторная батарея (типоразмер «Крона», 6F22)
- Кабель связи с ПК (USB A-B)
- Руководство по эксплуатации
- Диск с программным обеспечением
- Паспорт
- Транспортная тара
- Сумка для прибора
Основные преимущества прибора
- Компактность и удобство в эксплуатации
- Прямых отечественных аналогов нет
- Вывод информации на встроенный ЖКИ
- Собственная программа для связи с ПК
- Определения значений в режиме реального времени
- Простота и удобство в эксплуатации
- Малое энергопотребление
- Фотометрическая гайка под штатив
Производитель: ТКА, НТП
