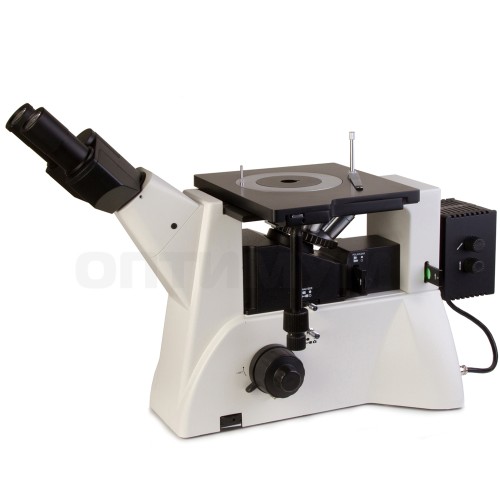

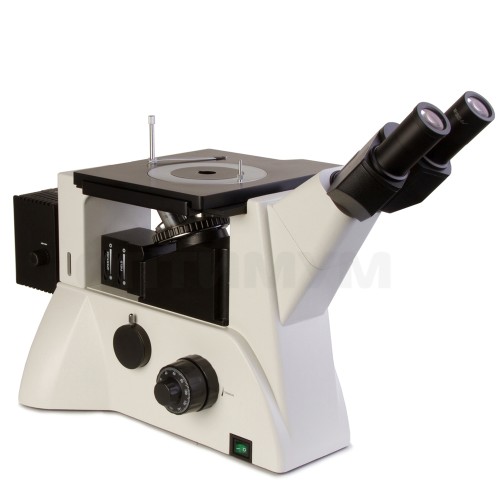

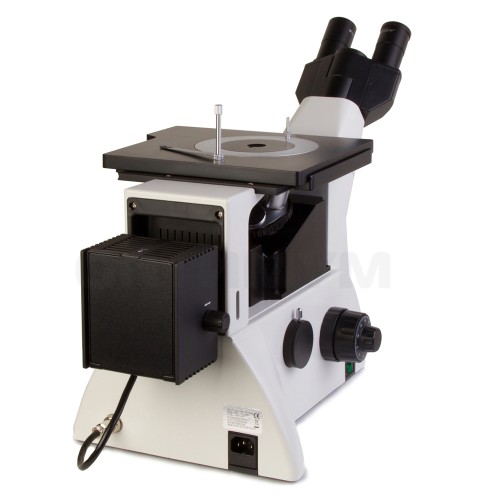

Микроскоп Микромед МЕТ-2

МИКРОМЕД МЕТ-2 предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом, а также для исследования объектов в поляризованном свете.

Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика. Предметный столик двукоординатный – перемещение объекта осуществляется не при помощи накладного препаратоводителя (как в модели Микромед МЕТ-1), а за счет перемещения всего столика в двух взаимно перпендикулярных плоскостях, что обеспечивает точность перемещения. Столик предусматривает перемещение объекта до 2 кг.

Микроскоп МИКРОМЕД МЕТ-2 может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.

На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Комплект визуализации и видеоокуляр устанавливаются в специальный канал визуализации, который располагается слева в штативе. Деление светового потока 100/0 и 0/100.

Достоинства

• Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении.

• Оптическая система микроскопа рассчитана на бесконечность.

• Окуляры имеют поле зрения 22 мм и "удаленный зрачок", что позволяет одинаково удобно работать как в очках, так и без очков. В одном из окуляров предусмотрена диоптрийная коррекция зрения.

• Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ-2 идеальным для микрофотографий.

• Основание со встроенным блоком питания.

• Источник света - галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре, что обеспечивает холодное освещение объекта.

• Удобная смена лампы. Лампа центрируется относительно коллектора.

• Осветитель с вынесенной галогеновой лампой, встроенные в штатив регулируемые апертурная и полевая диафрагмы позволяют настроить равномерное освещение по Келлеру, добиться оптимального контраста и оптического разрешения.

• Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива.

• Объективы парфокальны - при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки.

• Двукоородинатный предметный столик с коаксиальными рукоятками.

• Коаксиальный механизм грубой и точной фокусировки.

• Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов.

• Механизм блокировки грубой фокусировки для быстрой настройки микроскопа.

• Регулировка жесткости хода грубой фокусировки.

Характеристики

Увеличение микроскопа, крат 50-2500

Визуальная насадка бинокулярная

Угол наклона визуальной насадки, град 45

Регулируемое межзрачковое расстояние, в пределах, мм 53-75

Увеличение насадки 1

Окуляры широкопольные с удаленным зрачком 10/22; 15/15; 20/12; 25/10

Револьверное устройство на 5 объективов

Тип коррекции объективов длиннофокусные планахроматы, рассчитаны на длину тубуса "бесконечность"

Объективы 5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70; 100х/0,85

Предметный столик, мм 242х200

Конденсорное устройство предусматривает работу в светлом поле

Источник света - галогеновая лампа, В/Вт 6/30

Источник питания - сеть переменного тока, В/Гц 220+-22/50

Габаритные размеры, мм 614х394х250

Масса, не более, кг 10

Комплектность

Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания - 1

Револьвер на 5 позиций объективов - 1 - На штативе

Фонарь с галогенной лампой 6V30W, регулируемой в трех плоскостях - 1

Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм - 1

Объектив-планахромат PL L5х/0,15 WD 26.1 мм - 1 - На револьвере

Объектив-планахромат PL L10х/0,25 WD 20.2 мм - 1 - На револьвере

Объектив-планахромат PL L20х/0,40 WD 8.80 мм - 1 - На револьвере

Объектив-планахромат PL L50х/0,70 WD 3.68 мм - 1 - На револьвере

Объектив-планахромат PL L100х/0,85 WD 0.40 мм - 1 - На револьвере

Окуляр 10х/22 - 2

Окуляр 15х - 2

Окуляр 20х - 2

Окуляр 25х - 2

Окуляр 10х со шкалой - 1

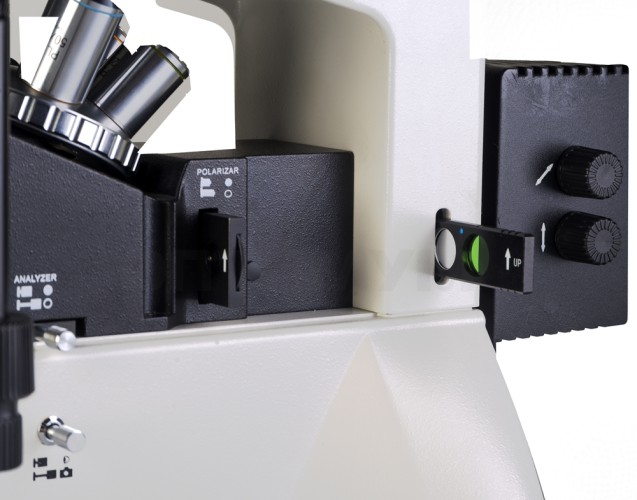

Поляризатор - 1

Анализатор - 1

Пластина с набором светофильтров (голубой, зеленый, желтый, матовый) - 1

Двукоородинатный предметный стол 242х200 мм. Диапазон перемещения 30х30 мм - 1 - На штативе

Вкладыш на предметный стол круглый диаметром 130 мм - 1

Центрируемая полевая диафрагма - 1 - Встроена в штатив

Апертурная диафрагма - 1 - Встроена в штатив

Лампа галогенная 6В, 30Вт - 2 - Одна в осветителе

Вставка плавкая - 3 - Одна в осветителе, одна в запасном блоке

Заглушка на гнезде револьвера - 1 - Установлена на револьвере

Заглушка в тубусах визуальной насадки - 2 - Установлены в тубусы визуальной насадки

Адаптер (С-Mount) - 1

Прижим - 1

Винт крепления прижима - 1

Ключ-шестигранник крепления визуальной насадки - 1

Ключ-шестигранник центрировки полевой диафрагмы - 2

Отвертка - 1

Сетевой шнур - 1

Чехол - 1

Руководство по эксплуатации - 1
