Датчик оптический цифровой "ТКА-ДОЦ"
Датчик предназначен для измерения (в зависимости от типа датчика) облучённости в областях спектра:
- 315 – 400 нм (зона УФ-А),
- 280 – 315 нм (зона УФ-В),
- 280 – 400 нм (зона УФ-А+В),
- 200 – 280 нм (зона УФ-С),
Выполнение работ при санитарном и техническом надзоре в жилых и производственных помещениях, аттестации рабочих мест и других сфер деятельности.

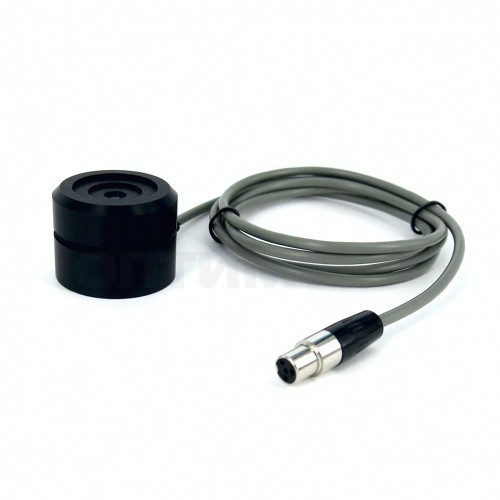

Конструктивно датчик выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными.
Принцип работы датчик заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.
В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя.
Для работы датчик подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ «ТКА-УФД», поставляется отдельно) или любому устройству, имеющему соответствующие характеристики.
Обмен данными производится по протоколу UART. Параметры подключения:
- Бодрейт (Baud rate) 115200;
- Биты данных (Data bits) 8;
- Стоп-биты (Stop bits) 1;
- Четность (Parity) нет (none).
Датчик облученности
Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.
Датчик освещенности.
Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности
освещенности на входном окне датчика.
Датчик яркости.
Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту
измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.
| Динамический диапазон значений измеряемой величины | 1,00 ÷ 1 000 000 |
| Погрешность градуировки, не более | ± (3,0 ÷ 5,0) % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С | ± 3,0 % |
| Размерность измеряемой величины в зависимости от типа датчика: Облучённость Освещённость Яркость | мВт/м2 лк кд/м2 |
| Длительность единичного измерения | 2 мс |
| Угловая характеристика чувствительности датчика в зависимости от типа* | |
| Облучённость по уровню 1, не менее | ± 10,0 ° |
| Освещённость | косинусная |
| Яркость по уровню 1, не менее | ± 12,5 ° |
| Эксплуатационные параметры | |
| Рабочее напряжение интерфейса UART | 3 В |
| Габаритные размеры датчика | Ø40 х 30 мм |
| Длина кабеля | 1,2 м |
| Тип разъёма | 4-х контактный mini XLR |
| Масса, не более | 100 г |
| Температура окружающего воздуха | от -30 до +60 °С |
| Относительная влажность воздуха при температуре окружающего воздуха +25 °С | до 98 % |
| Диапазон атмосферного давления | 80 ÷ 110 кПа |
