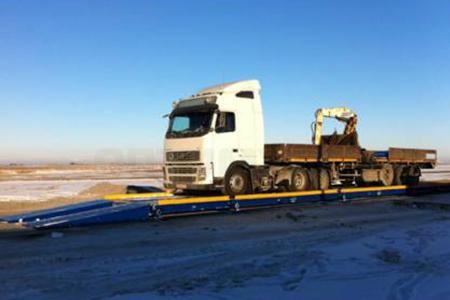

Автомобильные электронные бесфундаментные весы ВСА-Р40000-15.3 для полного заезда, Вессервис

Автомобильные электронные бесфундаментные весы ВСА-Р40000-15.3 для полного заезда, Вессервис ID#37405
* В связи с нестабильным курсом валют, уточняйте сроки поставки и цены на продукцию по электронной почте mail@optimum-lab.ru

В связи с нестабильным курсом валют, окончательную цену уточняйте в отделе продаж. Подробнее об Оплате и доставке.

Автомобильные весы ВСА-Р40000-15.3 предназначены для взвешивания автотранспорта путем полного заезда на платформу. Подходят для взвешивания любых автомобилей, цистерн, прицепов, полуприцепов, автопоездов, перевозящих грузы любого типа.

Весоизмерительная платформа собирается из модулей трёх типоразмеров (длиной от 3 до 6 м). В комплект входит программное обеспечение для автоматизированного учёта грузов. В дополнение к основному комплекту можно подобрать опции, которые позволят приспособить весы к требованиям конкретного покупателя. Гарантия 3 года с момента ввода в эксплуатацию.

Весы серии ВСА выпускаются с НПВ от 20 до 100 тонн, с платформой длиной от 6 до 26,3 метров:

НПВ, тИндекс платформы69 1215182124 27
Длина платформы, м6 8,911,814,717,6 20,523,426,3
20++
40+++++
60 +++++ +
80 + +++++
100 ++++++
Основные технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011 средний (III)
Тип индикациисветодиодный
Источник питаниявстроенный аккумулятор или сеть 220 В/50 Гц
Потребляемая мощность, ВА, не более5
Степень защитыДатчикиIP68
ТерминалIP67
Диапазон рабочих температур, °CДатчики-30...+40
Терминал-10...+40
МатериалДатчикиЛегированная сталь
Терминал (корпус)Нержавеющая сталь
ПлатформаКонструкционная сталь
Ширина весов, мУК-13,8
УК-23,8
УК-33,35
Ширина грузоприёмной платформы, м3
Ширина колеи грузоприёмной платформы, м0,87-2,89
Высота весов, м0,52
Высота грузоприёмной платформы, м0,4
Длина стандартного пандуса, м3
Длина удлинённого пандуса, м4,1
Модель весов НПВ, тДискретность,
кг
Допустимая нагрузка, тКоличество
датчиков
Длина весов, мМасса весов, кг
На осьНа модульБез пандусов С пандусамиУК-1УК-2УК-3
ВСА-Р20000М-6201010204 на 10 т612 390028002340
ВСА-Р40000М-64020 13,5274 на 15 т612 390028002340
ВСА-Р40000М-9402013,5276 на 15 т8,914,9 526041503560
ВСА-Р40000М-12402013,5276 на 15 т11,817,8 618050804430
ВСА-Р40000М-15402013,5278 на 15 т14,720,7 754064305650
ВСА-Р40000М-18402013,5278 на 15 т17,623,6 838072806750
ВСА-Р60000М-126020 20406 на 20 т11,817,8 677056605010
ВСА-Р60000М-15602020408 на 20 т14,720,7 789067806260
ВСА-Р60000М-18602020408 на 20 т17,623,6932082107760
ВСА-Р60000М-216020204010 на 20 т20,526,51077096608700
ВСА-Р60000М-246020204010 на 20 т23,429,4 118701076010020
ВСА-Р60000М-276020204012 на 20 т26,332,3 133001220011360
ВСА-Р80000М-12805026526 на 30 т11,817,8 701059105260
ВСА-Р80000М-15805026528 на 30 т14,720,7 855074406910
ВСА-Р80000М-18805026528 на 30 т17,623,6 967085707990
ВСА-Р80000М-218050265210 на 30 т20,526,511200101009410
ВСА-Р80000М-248050265210 на 30 т23,429,4123201122010480
ВСА-Р80000М-278050265212 на 30 т26,332,3143501324012200
ВСА-Р100000М-151005033668 на 30 т14,720,7931082107600
ВСА-Р100000М-181005033668 на 30 т17,623,61014090408200
ВСА-Р100000М-2110050336610 на 30 т20,526,5125301142010730
ВСА-Р100000М-2410050336610 на 30 т23,429,4139301283012090
ВСА-Р100000М-2710050336612 на 30 т26,332,3155201443013590

* УК - установочный комплект.

Конструкция и варианты грузоприёмных платформ автомобильных весов ВСА

В конструкции весов используется принцип модульной сборки. Грузоприемная платформа составляется из модулей длиной 6 м, 5,8 м и 3 м, которые крепятся друг к другу. К грузоприемной платформе присоединяется весовой терминал. Платформа устанавливается на закладные опоры или раму-основание, а также может дополняться пандусами. Длину весов необходимо выбирать, исходя из максимальной длины автомобилей, плюс запас 1 м. Монтаж производится на твердое дорожное покрытие (асфальт или бетон) или на железобетонные плиты, которые размещают на песчано-гравийной подушке. Рекомендуемые размеры плит: 4х1 м под опоры, 2,5х1,5 м под пандус.

В стандартную комплектацию автомобильных весов ВСА входят:

  • Грузоприёмная платформа.
  • Электронные составляющие: весовой терминал, комплект датчиков, кабель.
  • Боковое ограждение (для защиты от случайного съезда с платформы).
  • Сборочный крепеж.
  • Диск с программным обеспечением.
  • Установочный комплект (УК), в зависимости от способа установки бывает трёх видов:
    - УК-1 (рама-основание, 4 металлических пандуса, крепеж);
    - УК-2 (рама-основание, крепеж);
    - УК-3 (закладные детали, крепеж).
  • Паспорт, руководство по эксплуатации.

Автомобильные весы серии ВСА предусматривают 8 способов установки:

Вид установкиСпособ установки весовОсобенности

УК-1: Рама-основание, 4 металлических пандуса, крепёж. С металлическими пандусами без фундамента.

На бетонные плиты- Монтаж весов в течение 1 дня
- Подготовка площадки требует минимальных затрат
- Лёгкий демонтаж и перестановка весов
- Невысокая стоимость обслуживания
- Не требуется строительство навеса и ливневой канализации
На твёрдое асфальтовое или бетонное дорожное покрытие*
УК-2: Рама-основание, крепёж. Без металлических пандусов (пандусы изготавливаются силами заказчика).На бетонные плиты с бетонными пандусами

- Быстрая установка (по сравнению с УК-3)
- Лёгкий демонтаж и перестановка весов за счёт рамы
- Возможность сделать пандусы любой длины

На твёрдое дорожное покрытие* (асфальт или бетон) с бетонными пандусами
На бетонный фундамент
В фундаментный приямок на раму-основание. Ограждение крепится на внутренней части платформы вдоль колеи**

УК-3: Комплект закладных деталей, крепёж. Фундаментные автомобильные весы. Пандусы изготавливаются силами заказчика.

На бетонный фундамент на закладные опоры- Низкая цена конструкции
- Повышенная устойчивость весов за счёт наличия фундамента
- Контроль погрешности можно проводить реже по сравнению с другими способами установки
В фундаментный приямок на закладные опоры. Ограждение крепится на внутренней части платформы вдоль колеи**
* При установке на асфальт, необходимо приобрести подкладные листы
** При установке в приямок, рекомендуется оснащать весы серединным настилом и датчиками из нержавеющей стали, если нет навеса. При установке на раму, необходимо проверить фундамент на наличие грунтовых вод.

Электронные составляющие автомобильных весов ВСА

Терминал НВТ-1Н

  • Интерфейс RS-232 для передачи на ПК.
  • Работа на удалении до 50 м от платформы (кабель 15 м в комплекте).
  • Встроенный аккумулятор (зарядка от сети 220В).
  • Корпус из нержавеющей стали (IP67).
  • Суммирование результатов взвешивания.
  • Режим высокого разрешения (дополнительный разряд индикации).
  • Тарирование.
  • Индикация состояния заряда аккумулятора.

Тензометрические датчики ACT

  • Колонного типа.
  • Класс точности: C3.
  • Разрешающая способность: 10000.
  • Напряжение питания: от 10 до 12 В.
  • Рабочий коэффициент передачи: 2 мВ/В.
  • Уровень пылевлагозащиты IP68.
  • Датчики допускают перегрузку до 150% от НПВ.

Программное обеспечение для весов серии ВСА

В комплект поставки весов ВСУ входит программное обеспечение APM v 1.1 для автоматизации учёта грузов. Программа вносит в базу результаты взвешивания и дает возможность распечатать квитанцию, в которой указывается регистрационный номер и марка автомобиля, масса автомобиля, характер груза и т. д. Программа предназначена для работы с весами, подключенными к терминалу НВТ-1Н, НВТ-3, НВТ-5.

Опции к автомобильным весам ВСА

Выносной индикатор НВИ

Предназначен для работы с терминалом НВТ-Н1 и дублирует его показания. Удобен при работе на значительном удалении от весов.

МодификацияНВИ-3НВИ-5НВИ-8
Высота знаков индикации, мм82130200
Габаритные размеры, мм430×180×50780×400×58900×320×78
Тип светодиодовсегментные
Условия эксплуатации:
-диапазон рабочих температур, °C
-относительная влажность, %,

от -10 до +40
до 90
Напряжение питания187-242 В/50Гц
Входное подключениеRS-232 (только TXD)

Аналоговое исполнение

  • Аналоговые датчики HBM C16AC3
  • Аналоговые датчики Kelly ZSFY-ASS

Цифровое исполнение

  • Цифровой терминал НВТ-1C для с цифровых и аналоговых датчиков*
  • Цифровые датчики Kelly ZSFY-D**
  • Влагостойкие цифровые датчики Kelly ZSFY-DSS**
  • Цифровая соединительная коробка JBD-4 (6, 8)
  • Коллектор цифровой АПЦ - устройство для оцифровки от аналоговых датчиков

*Цифровые весы ВСА поставляются в одноинтервальном исполнении.
**Комплект датчиков включает в себя узлы встройки.

Конструктивные опции

  • Серединный настил
  • Подкладные листы под опоры весов (раму-основание)
  • Удлинённые пандусы

Производитель: Вессервис

Есть вопросы про Автомобильные электронные бесфундаментные весы ВСА-Р40000-15.3 для полного заезда, Вессервис?

Вы можете задать нам вопросы, позвонив по телефону: 8 (985) 971-46-46 или по электронной почте: mail@optimum-lab.ru

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления. Вся представленная на сайте информация, касающаяся продукции, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

Для получения уточняющей информации, пожалуйста, обращайтесь по телефонам, указанным в разделе "Контакты" или запросом на эл. почту.

Класс точности III средний
Дискретность 20000 г
НПВ 40 т
